明士亚洲msyz555 -动态无功补偿谐波治理装置
在冷轧、热轧、铝材氧化、电泳生产中产生的谐波非常严重,大量谐波下电缆(电机)绝缘衰减迅速、损耗增加、电机输出效率降低、变压器容量下降;当输入电源因用户谐波原因而导致的波形畸变超出国家限定值时,用电费率上升并可能导致供电终止。因此无论从设备角度或对供电的影响,还是用户自己的利益出发,都应将用电谐波处理好并提高用电功率因数。
明士亚洲msyz555 -动态无功补偿谐波治理装置
在冷轧、热轧、铝材氧化、电泳生产中产生的谐波非常严重,大量谐波下电缆(电机)绝缘衰减迅速、损耗增加、电机输出效率降低、变压器容量下降;当输入电源因用户谐波原因而导致的波形畸变超出国家限定值时,用电费率上升并可能导致供电终止。因此无论从设备角度或对供电的影响,还是用户自己的利益出发,都应将用电谐波处理好并提高用电功率因数。
详情

产品介绍:

在冷轧、热轧、铝材氧化、电泳生产中产生的谐波非常严重,大量谐波下电缆(电机)绝缘衰减迅速、损耗增加、电机输出效率降低、变压器容量下降;当输入电源因用户谐波原因而导致的波形畸变超出国家限定值时,用电费率上升并可能导致供电终止。因此无论从设备角度或对供电的影响,还是用户自己的利益出发,都应将用电谐波处理好并提高用电功率因数。



设备介绍:

我公司的低压滤波动态无功补偿设备,用于10KV以下,谐波严重的感性负载中,(例如:直流轧机、点焊机、升降机等)根据负荷的性质,选择单调谐滤波通道;滤除电网谐波,使电压、电流畸变率达到国际《GB/T-14549-93》要求,能有效改善供电质量,减小电能损耗,提高企业的经济效益。

产品广泛应用于工矿企业、油田、港口码头、居民小区和农村电网中。利用控制器跟踪系统负荷情况,自动合理投切,无投切震荡和无功倒送的问题,维持系统功率因数在最佳状态。投切机构可选接触器、可控硅或复合开关投切方式中的任一种,满足不同电网环境对投切机构的要求。



undefined



国家对公用电网谐波含量的限值---摘自GB/T 14549

电网标称电压电压总谐波畸变率各次谐波电压含有率
电压(KV)THD(%)奇次偶次
0.385.04.02.0
6/104.03.21.6
35/663.02.41.2
11022.01.60.8



    轧机动态滤波补偿装置

undefined


undefined

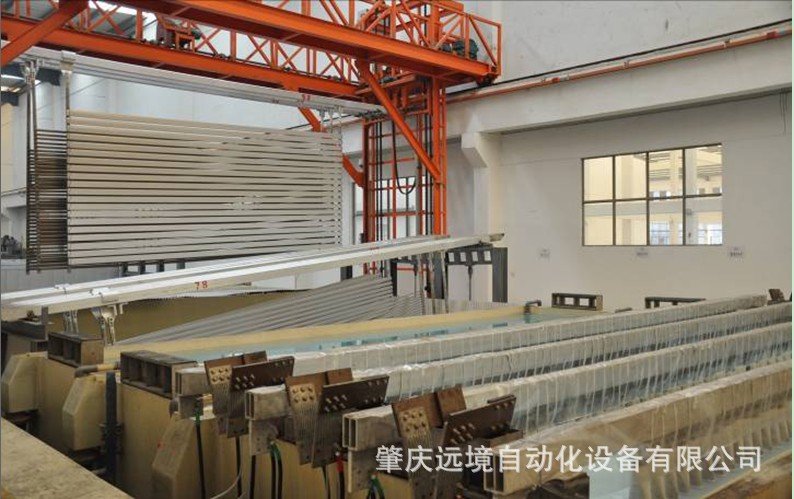

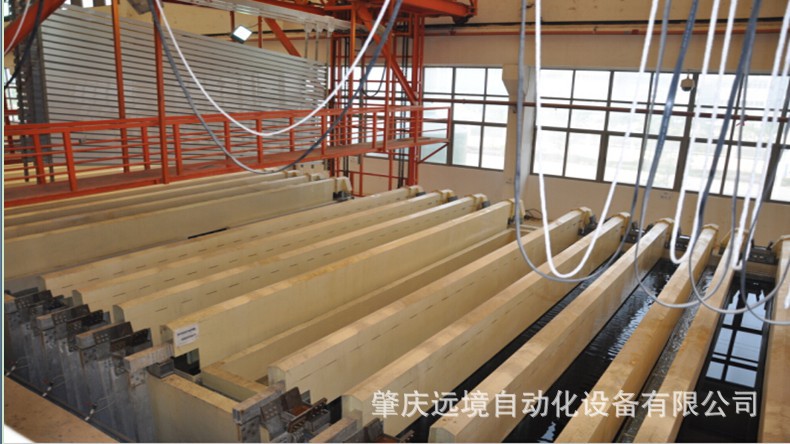

2.铝型材氧化、电泳生产线的无功补偿及谐波治理设备
undefined

undefined

undefined

设备组成

1、专用210V、315V、400V、600V、900V、1300V单相滤波电容器

2、优质滤波电抗器、

3、可控硅投切单元装置

4、PLC 控制器及7寸、14寸彩色触摸屏



补偿形式

低压动态滤波无功补偿有:三相共补、三相分补、共补加分补三种形式

根据负荷实际情况,兼顾补偿效果和成本,合理选用补偿形式,充分解决补偿无功和三相不平衡以及三相分补和成本之间的矛盾,使用户投入成本最优化;

对三相基本不平衡系统采用三相共补的方式,补偿效果好,成本低;

三相分别补偿形式用于三相不平衡较严重的系统采用,可以有效解决三相不平衡系统的某一相过补另一相欠补问题,成本较高;

对三相不平衡不严重的系统,采用共补加分补形式补偿,既避免过补欠补问题,成本又相对较低。



undefined

undefined



技术性能:

1、 采用可控硅作为投切开关实现滤波器的无触点自动投切,无合闸涌流冲击、无电弧重燃、无须放电即可再投,可以连续频繁投切而不影响开关和电容器的寿命、 响应迅速、噪声超低。

2、采用PLC+触摸屏配置,全智能控制,动态补偿,响应时间≤20ms。

3、过电流保护、过热保护,同时滤除5次、7次、11次、13次等谐波。

4、电压总谐波畸变率THDu,将降到国家规定限值5%以下;

5、注入公用10KV电网谐波电流,少于国标允许值;

6、功率因数COSΦ> 0.92(通常可达0.95-0.99)。
